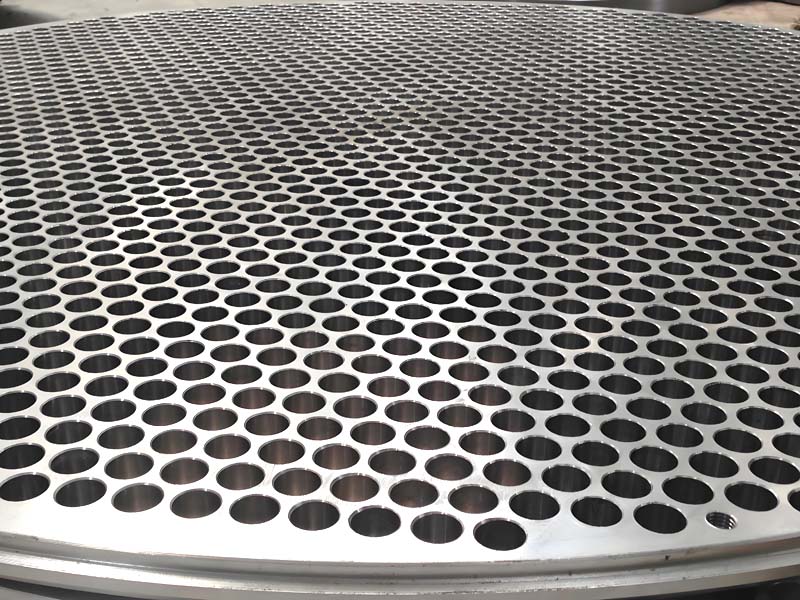

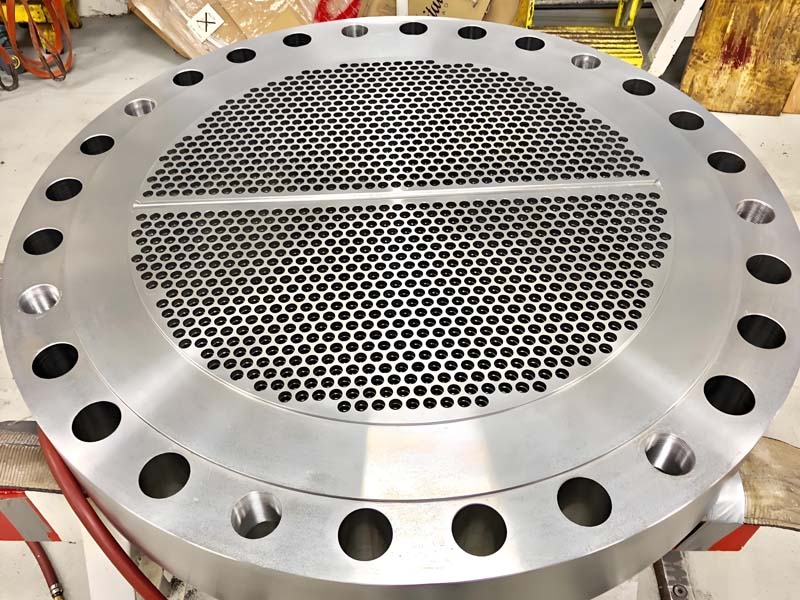

Стойкость двухфазных трубных решеток к сероводородной коррозии

Двухфазные трубные решетки (например, 2205/S32205) демонстрируют превосходную стойкость к сульфидному коррозионному растрескиванию (СКР) в сероводородной среде, их критическое напряжение более чем в 3 раза выше, чем у аустенитной нержавеющей стали 316L. Это обусловлено синергетическим эффектом высокой прочности ферритной фазы и коррозионной стойкости аустенитной фазы в двухфазной структуре, что эффективно подавляет водородное растрескивание (ВР).

Контроль содержания азота (0,08-0,20%) и твердости (≤22HRC) позволяет дополнительно повысить стойкость к сероводородной коррозии. В практическом применении следует избегать интервала хрупкости 475°C, рекомендуется использовать при температуре ≤250°C.

Типичный пример: трубные решетки из двухфазной стали 2205 стабильно работают в сепараторах нефтегазовой смеси, содержащей H₂S, в течение 10 лет, без признаков коррозионного растрескивания под напряжением. Их общая стоимость на 40% ниже, чем у никелевых сплавов, что делает их предпочтительным материалом для кислых сред.
