Индивидуальное изготовление резервуаров для сжиженного природного газа

Резервуары для сжиженного природного газа (СПГ) - это специализированное оборудование для хранения криогенного сжиженного природного газа (-162°C). Конструкция и строительство их стальных конструкций должны соответствовать требованиям высокой прочности, устойчивости к низким температурам, герметичности и безопасности. Ниже приведена информация и ключевые моменты, касающиеся стальных конструкций резервуаров СПГ:

Типы стальных конструкций резервуаров СПГ

В резервуарах СПГ обычно используются специальные стали и композитные конструкции для работы в условиях низких температур и высоких давлений. Распространенные типы включают:

1. Одностенные стальные резервуары (резервуары с одинарной оболочкой)
   • Конструкция: Изготовлены из одной стальной стенки (обычно из 9% никелевой стали или низкотемпературной стали), снаружи покрытой теплоизоляционным материалом (например, перлитом или стекловатой).
   • Применение: Подходят для небольших приемных терминалов СПГ или заправочных станций.
   • Особенности:
     • Толщина внутренней стенки обычно составляет 10-20 мм, в зависимости от объема.
     • Требуется дополнительная бетонная защитная стена или земляная насыпь для повышения безопасности.
   • Преимущества: Простая конструкция, низкая стоимость.
   • Недостатки: Безопасность ниже, чем у многостенных резервуаров, ограниченная защита от утечек.
2. Двустенные стальные резервуары (резервуары с двойной оболочкой)
   • Конструкция:
     • Внутренний резервуар: 9% никелевая сталь или низкотемпературная нержавеющая сталь (например, 304L/316L), для хранения СПГ, толщина стенки 10-30 мм.
     • Внешний резервуар: углеродистая сталь или низкотемпературная сталь, защищает внутренний резервуар и предотвращает воздействие внешней среды, толщина стенки 8-15 мм.
     • Пространство между стенками: заполнено теплоизоляционным материалом (например, вспученным перлитом) или вакуумировано для уменьшения теплопередачи.
   • Применение: Широко используются в средних и крупных резервуарах СПГ (например, на комплексных заправочных станциях).
   • Особенности:
     • Внутренний резервуар выдерживает низкую температуру жидкости, внешний резервуар выдерживает внешние нагрузки и коррозию окружающей среды.
     • Пространство между стенками может быть оснащено системой мониторинга утечек.
   • Преимущества: Высокая безопасность, соответствует «Техническим условиям на производство, хранение и транспортировку сжиженного природного газа (СПГ)» (GB/T 20368).
   • Применение: В резервуарах СПГ CNOOC и Sinopec в основном используется эта конструкция.
3. Резервуары с полной изоляцией
   • Конструкция:
     • Внутренний и внешний резервуары изготовлены из 9% никелевой стали или низкотемпературной стали, толщина стенки больше, чем у двухстенных резервуаров (внутренний резервуар 15-40 мм, внешний резервуар 10-20 мм).
     • Внешний резервуар может полностью вместить СПГ, просочившийся из внутреннего резервуара, что обеспечивает максимальную безопасность.
   • Применение: Крупные приемные терминалы СПГ или станции стратегического резерва.
   • Особенности: Сложная конструкция, необходимо учитывать землетрясения, ветровые нагрузки и низкотемпературную усадку.
   • Преимущества: Высокая устойчивость к стихийным бедствиям, подходит для зон с высоким риском.
   • Недостатки: Высокая стоимость, длительный период строительства.
4. Опорные конструкции и фундамент
   • Типы:

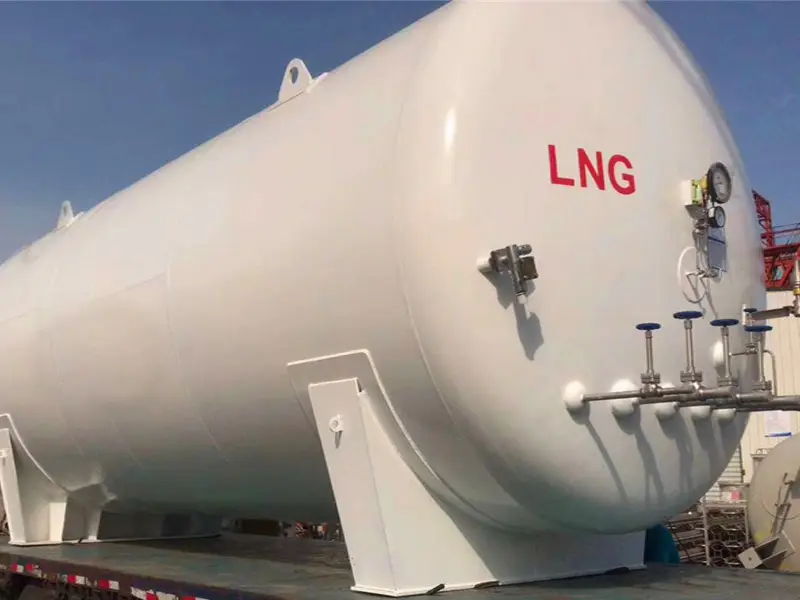

     • Стальные опоры: Седла, кольцевые опоры из двутавровых балок или стальных листов, используемые для фиксации резервуара.
     • Бетонный фундамент: Железобетонная плита или свайный фундамент, толщиной 1-2 м, для предотвращения проседания.
   • Особенности: Необходимо учитывать защиту от всплытия (подъемная сила грунтовых вод) и сейсмостойкость.
   • Применение: Обеспечивает устойчивость резервуара, распределяет вес и низкотемпературные напряжения.
