Изготовление опор для газопроводов

Опоры для газопроводов – важные стальные конструкции, поддерживающие и фиксирующие газопроводы, должны соответствовать требованиям прочности, устойчивости, защиты от коррозии и сейсмостойкости. Ниже приведены распространенные типы стальных конструкций для опор газопроводов и соответствующие ключевые моменты:

Распространенные типы стальных конструкций

1. Опоры из двутавровых балок
   • Применение: Подходят для поддержки газопроводов на больших расстояниях или под высоким давлением, таких как магистральные или городские сети.
   • Особенности:
     • Двутавровые балки (например, Q235B, Q355B) обладают высокой несущей способностью и подходят для больших пролетов или тяжелых трубопроводов.
     • Часто используются сварные или болтовые соединения для облегчения установки и регулировки.
   • Преимущества: Простая конструкция, умеренная стоимость, подходит для стандартизированного производства.
   • Области применения: Наземные или надземные газопроводы.

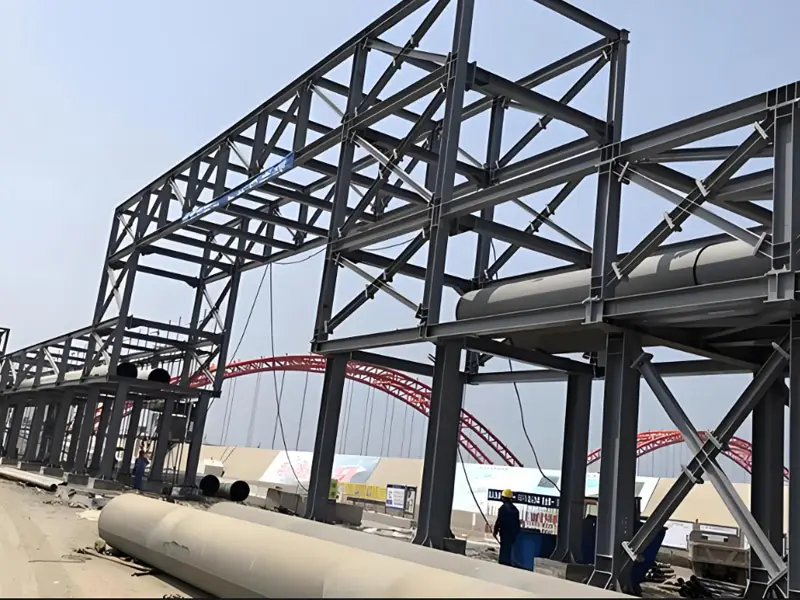

2. Стальные рамные конструкции эстакадного типа
   • Применение: Используются для комплексных эстакад или систем опор с параллельными трубопроводами.
   • Особенности:
     • Рама состоит из двутавровых балок или квадратных труб, трубопроводы крепятся к поперечным балкам или кронштейнам.
     • Можно установить многослойные опоры для размещения нескольких параллельных трубопроводов.
   • Преимущества: Высокая степень использования пространства, подходит для сложных городских сетей.
   • Области применения: Городские газопроводы или сети промышленных парков.
3. Треугольные ферменные опоры
   • Применение: Подходят для поддержки трубопроводов с большими пролетами или сложными геологическими условиями.
   • Особенности:
     • Треугольная рама, состоящая из стальных стержней, обладает высокой устойчивостью.
     • Высота фермы может быть отрегулирована в зависимости от веса и пролета трубопровода.
   • Преимущества: Отличная устойчивость к ветру и землетрясениям, меньший расход материала.
   • Области применения: Горные или речные трубопроводы.
4. Кронштейны из C-образного/Z-образного профиля
   • Применение: Используются для поддержки небольших или низконапорных газопроводов.
   • Особенности:
     • Легкая холодногнутая тонкостенная сталь, легко обрабатывается.
     • Часто используется в качестве вторичной опорной конструкции в сочетании с основной опорой.
   • Преимущества: Хорошая экономичность, подходит для коротких расстояний или легких трубопроводов.
   • Области применения: Небольшие газораспределительные станции или ответвления трубопроводов.

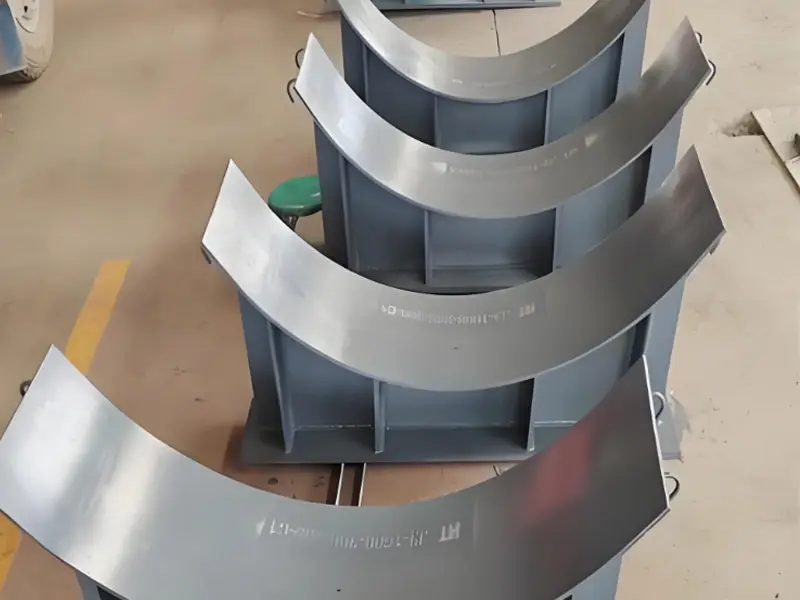

5. Стальные фиксирующие опоры
   • Применение: Используются для фиксации концов трубопроводов или в местах поворотов, чтобы предотвратить смещение, вызванное тепловым расширением и сжатием.
   • Особенности:
     • Фиксирующая опора, сваренная из стальных листов или профилей, в сочетании с бетонным фундаментом.
     • Необходимо учитывать тягу трубопровода и нагрузки окружающей среды.
   • Преимущества: Высокая стабильность, подходит для трубопроводов высокого давления и температуры.
   • Области применения: Углы поворота или концы газопроводов.

Выбор материалов

• Используемые стали: Q235B, Q355B, при необходимости используется низкотемпературная сталь (например, 16Mn) для работы в холодных регионах.

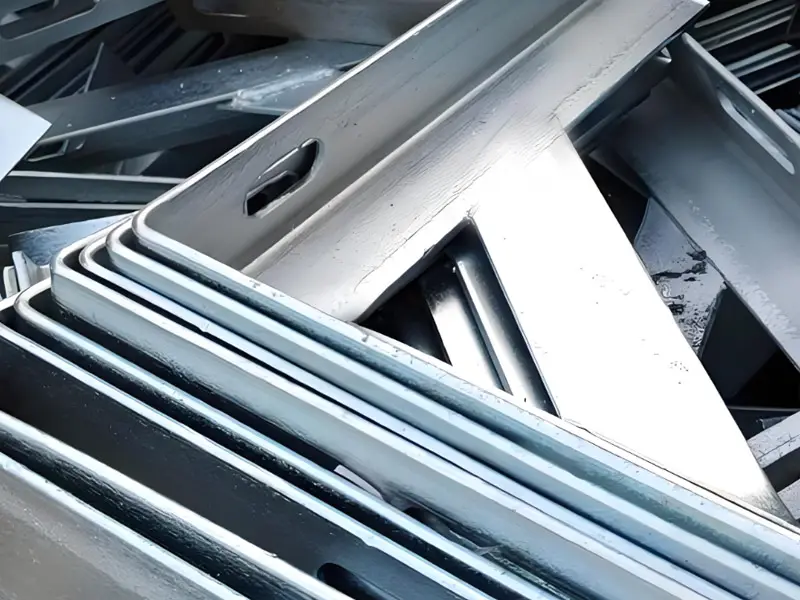

• Антикоррозийная обработка: Горячее цинкование, эпоксидное покрытие или антикоррозийная краска для предотвращения коррозии, вызванной утечкой природного газа.
• Противопожарные меры: При необходимости наносится огнезащитное покрытие для соответствия требованиям предела огнестойкости.
